Minggu, 22 Desember 2019

LTM Arsitektur Komputer 13

PERTEMUAN XIII : RISA


Jawablah Soal-soal ini dengan singkat dan Benar




01. Menghasilkan rangkaian instruksi mesin bagi semua pernyataan High Level Language adalah tugas dari : Pembuat Kompiler




02. CISC akan menghasilkan program yang lebih Kecil dan Lebih cepat  dari RISC




03. CISC cenderung menekankan pada referensi : Referensi Register



04. Instruksi yang dapat di hardwire adalah : Instruksi Mesin



05. Yang merupakan karakteristik dari RISA adalah : - Satu Instruksi per siklus
                                                                                      - Operasi register ke register
                                                                                      - Addres mode sederhana
                                                                                      - Format Instruksi Sederhana


06. Sebuah instruksi pipelining RISC memiliki fase : Instruction Set dan Execute Set



07. Pada saat operasi register ke register pada pipeline RISC siklus execute set adalah melakukan operasi ALU dengan input : Input Register dan Output Register



08. Bagi operasi load dan store pada pipelining RISC, memerlukan fase sebanyak : 3 Buah Fase


09. Fase yang dimiliki sebuah siklus pada pipelining RISC adalah : Instruction Set dan Execute Set




10. Fase yang di miliki oleh operasi LOAD dan STORE pada pipelining RISC adalah : Instruction Set , Execute Set dan Memori




TERIMAKASIH :D

LTM Pertemuan 12 Arsitektur Komputer

PERTEMUAN XII : RISC


Jawablah Soal-soal ini dengan singkat dan Benar


01. RISC adalah singkatan dari : Reduced Instructions Set Computer


02. Intel 80486 dibuat pada tahun : 1989


03. Jumlah instruksi pada intel 80486 adalah : 235


04. Intel 80486 mempunyai mode pengalamatan sebanyak : 11


05. Pada Pascal, konstanta integer berjumlah : 16


06. Ukuran cache untuk intel 80486 adalah : 8


07. Konstanta integer pada bahasa pemrograman C berjumlah : 23


08. Array/struktur pada pemrograman Pascal berjumlah : 26


09. Array/struktur pada pemrograman C berjumlah : 24


10. Berikut ini adalah memori yang paling cepat : Register


11. Ukuran dari file register adalah : Bit


12. Pada mesin RISC, tersedia register sebanyak : 16-32 Buah


13. Menjaga operand ddari komputasi sebanyak mungkin didalam register adalah fungsi dari : Kompiler



14. Sebutkan ciri-ciri RISC : - Instruksi berukuran tunggal
                                               - Ukuran yang umum adalah 4 Byte
                                               - Tidak Terdapat operasi yang menggabungkan operasi load/store dengan operasi aritmatika



15. Jumlah bit floating point register specifier adalah empat atau lebih, adalah ciri-ciri dari : RISC




TERIMAKASIH :)

Selasa, 03 Desember 2019

LTM Arsitektur Komputer 11

PERTEMUAN XI : Struktur dan Fungsi CPU


Jawablah Soal-soal ini dengan singkat dan Benar


01. Pada saat CPU menterjemahkan instruksi disebut dengan : Interpret Instruction


02. Yang merupakan fungsi daru register dalam CPU adalah : User, Visible Register , Control And Status Register



03. Register yang dapat direferensikan dengan menggunakan bahasa mesin yang dieksekusi CPU adalah : User , Visible Register


04. User visible register yang dapat berisi operand sembarang opcode adalah : General Purpose


05. User visible register yang berfungsi sebagai bit-bit yang disetel perangkat keras CPU sebagai hasil operasi adalah : Kode Kode Kondisi (flag)


06. Register yang digunakan oleh CU untuk mengontrol operasi CPU adalah : Control And Status Register


07. Register yang berisi alamat dari instruksi berikutnya yang akan diambil adalah : Program Counter


08. Register yang berisi alamat sebuah lokasi didalam memori adalah : Memory Address Register (MAR)


09. Yang disebut dengan common field adalah : Flag Register


10. Sebutkan yang merupakan bagian dari register flag : Common Field atau Flag :
- Sign : Berisi bit tanda hasil operasi aritmatik terakhir
- Zero : Disetel bila hasil sama dengan nol
- Carry : Disetel apabila operasi yang dihasilkan didalam carry kedalam bit yang lebih tinggi atau borrow dari bit yang lebih tinggi.


11. Jumlah pemrosesan yang dapat dikerjakan dalam suatu interval waktu tertentu disebut dengan : Troughput


12. Suatu teknik yang mendorong peningkatan suatu sistem troughput yang cukup hebat disebut : Pemrosesan Pipeline


13. Panjang flag register pada prosesor pentium adalah : 32 bit


14. Kegunaan dari Tag Word adalah untuk : Menspesifikasikan Register Numerik


TERIMAKSIH :D

LTM Arsitektur Komputer 10

PERTEMUAN X : Set Instruksi


Jawablah Soal-soal ini dengan singkat dan Benar


01. Rumus operand=A adalah algoritma dari metode pengalamatan : Immediate Addressing


02. “Sederhana” adalah keuntungan dari metode pengalamatan : Direct Addressing


03. “Referensi memori berganda” adalah kerugian dari metode pengalamatan : Indirect Addressing


04. EA=(A) adalah algoritma dari metode pengalamatan : Indirect Addressing


05. Ruang alamat besar” adalah keuntungan dari metode pengalamatan : Indirect Addressing


06. EA=(A) adalah algoritma dari metode pengalamatan : Indirect Addressing


07. “Tidak adanya referensi memori” adalah keuntungan utama dari metode pengalamatan : Immediate Addressing


08. Yang menentukan layout bit suatu instruksi adalah : Format Instruksi


09. Kelompok bit yang memberitahukan kepada komputer untuk menunjuk suatu operasi tertentu disebut dengan : Kode Instruksi


10. Untuk mengkopi bilangan dari lokasi memori kedalam sebuah register, digunakan perintah : Load


11. Suatu nama yang digunakan untuk obyek instruksi dan mungkin data atau alamat yang mengatakan dimana data tersebut adalah : Operand


12. Untuk mengkopi bilangan dari lokasi register kedalam lokasi memori , digunakan perintah : Store


13. Sekelompok bit yang menunjukkan operasi seperti ADD, SUBTRACT dan sebagainya, digunakan : Opcode


14. Yang dapat digunakan untuk menentukan suatu alamat tempat dimana operand akan di fetch adalah : Mode Pengalamatan


15. Pada mode pengalamatan stack, kerugian utamanya adalah : Aplikasi Memori Terbatas


TERIMAKSIH :)

LTM Arsitektur Komputer 9

PERTEMUAN IX : CPU


Jawablah Soal-soal ini dengan singkat dan Benar



01. Bagian komputer yang berfungsi membentuk operasi-operasi aritmatika dan logika adalah : ALU  (Arithmetic And Logic Unit )


02. Yang tidak termasuk komponen yang membawa data ke ALU untuk selanjutnya diproses dan kemudian mengambil kembali hasilnya adalah : Komponen selain CU, Register, Memory , I/O


03. Representasi nilai integer dari bilangna biner (-11.101) adalah : -3625


04. Diketahui sebuah bilangan negatif 1011, berapakah bilangan desimal positifnya : 5


05. +7 dibuat bilangan biner negatif adalah : 1001


06. Sebuah bilangan desimal (+2) ditambah dengan bilangan desimal (-5) akan menghasilkan : -3


07. 111 + 11101 adalah : 100100


08. 1110 x 1110 adalah : 11000100


09. 6(10) x 4(10) = 18 (16)


10. 7(16) x 3(10) = 25 (8)


11. (-6) x (+8) akan menghasilkan bilangan biner : 0010000


12. Pada operasi pembagian, pembagi disebut dengan : Divisor


13. Pada operasi pembagian, bilangan yang dibagi disebut : Dividend


14. Pada operasi pembagian, hasil pembagian disebut : Quotient


15. Pada operasi pembagian, sisa pembagian disebut : Remainders


TERIMAKASIH :D

Selasa, 12 November 2019

LTM Pertemuan 6 Arsitektur

PERTEMUAN VI : INPUT OUTPUT


Jawablah Soal-soal ini dengan singkat dan Benar


01. CPU harus menunggu modul I/O yang diinginkan agar siap, baik untuk menerima maupun untuk mengirimkan data dalam waktu yang relatip lama. Adalah masalah yang di jumpai dalam : Interrupt Driven I/O



02. Pada saat pemindahan data dari dan ke memori, CPU hanya di libatkan pada awal dan akhir saja. Adalah cara kerja dari : DMA



03. Jenis Interface yang terdapat sejumlah saluran yang terhubung ke modul I/O dan peripheral adalah jenis interface : Paralel



04. Hanya terdapat saluran yang di gunakan untuk mentransmisikan data, adalah jenis interface : Serial



05. Konfigurasi yang memiliki saluran saluran dedicated antara modul I/O & perangkat eksternal adalah : Point to Point



06. Konfigurasi yang di gunakan untuk mendukung perangkat penyimpanan berukuran besar adalah : Multi Point




07. Perintah yang dikeluarkan kemodul DMA pada saat CPU ingin membaca membaca atau menulis blok data adalah : - Read atau Write
                             - Alamat I/O
                             - Lokasi awal dalam memory
                             - Jumlah word



08. Control signal menentukan fungsi-fungsi yang dilakukan perangkat seperti : Mengirim dan menerima data ke modul I/O dan Report status



09. Katagori perangkat eksternal adalah : - Human Readable
                                                                   - Machine Readable
                                                                   - Communication



10. Pernyataan yang merupakan evolusi fungsi I/O adalah : - CPU mengontrol peripheral secara langsung
- Ditambahkan nya sebuah pengontrol modul I/O
- CPU mengunakan I/O terprogram tanpa mengunakan interrupt


                                                              TERIMAKASIH :D

Rabu, 23 Oktober 2019

LTM pertemuan 5 Arsitektur Komputer

PERTEMUAN V : INPUT OUTPUT


Jawablah Soal-soal ini dengan singkat dan Benar



01. Digunakan sebagai interface ke CPU dan memori via bus system adalah fungsi utama dari : Modul I/O



02. Perangkat eksternal haruslah memiliki katagori Human Readable. Contoh dari Human Readable adalah : VDT , Printer



03. Perangkat eksternal haruslah memiliki machine readable. Contoh dari machine readable adalah : System Disk, Pita Magnetik , Sistem Robot


04. Pada suatu perangkat eksternal, alat yang menentukan fungsi-fungsi yang di lakukan perangkat, seperti mengirimkan data ke modul I/O adalah : Control Singnal



05. Pada suatu perangkat eksternal, alat yang menandai perangkat ready / not ready adalah : Signal Status



06. Pada suatu perangkat eksternal, pengubah data dari energi listrik menjadi energi lain adalah : Tranducer



07. Pada suatu perangkat eksternal, untuk menampung sementara data yang di transfer antara modul I/O dan dunia luar adalah : Buffer



08. Ukuran buffer yang umum adalah : 8-16 bit




09. Keyboard bila ditekan, maka komputer akan menyimpan data tersebut sebagai kode : ASCII




10. Port-port I/O hanya dapat di akses dengan perintah-perintah I/O khusus yang akan mengaktivasi saluran perintah I/O pada bus adalah ciri dari : Isolated I/O


Rabu, 09 Oktober 2019

LTM Arsitektur Komputer 4

PERTEMUAN IV : INTERNAL MEMORY



Jawablah Soal-soal ini dengan singkat dan Benar



01. Sekumpulan disk drive yang di anggap oleh system operasi sebagai sebuah drive logic tunggal adalah : Raid



02. Disk terbuat dari : Logam/Plastik




03. Perangkat yang relatif berukuran kecil yang dapat melakukan R/W di sebut dengan : Head




04. Disk yang tidak dapat di hapus, yang dapat menyimpan lebih dari 60 menit informasi audio pada salah satu sisinya disebut dengan : CD




05. Printer umumnya menggunakan jenis interface : Serial port




06. Terminal umumnya menggunkan jenis interface : Serial port, pararel port, usb port



07. Disk menggunakan jenis interface : Pararel port, SCSI Port




08. Jenis-jenis operasi pembacaan Cache adalah : Direct Mapping , Assosiative Mapping



09. DRAM terorganisasi menjadi : EDRAM, CDRAM , SDRAM, RDRAM , RAMLINK



10. Kinerja pada memori dapat dilakukan dengan cara: Acces Time , Cylce Time , Transfer Data

TERIMAKASIH :D

Rabu, 25 September 2019

LTM Arsitektur Komputer

Arsitektur Komputer

PERTEMUAN III : INTERNAL MEMORI



Jawablah Soal-soal ini dengan singkat dan Benar



01. Kapasitas memori di ukur dengan ukuran :Byte




02. Memori diorganisasikan menjadi record, adalah pengertian dari akses data secara : Sequensial Access



03. Setiap blok dan record memiliki alamat-alamat yang unik berdasarkan lokasi fisik, adalah pengertian dari akses secara : Dirrect Access




04. Sebuah word di cari berdasarkan pada isinya bukan pada alamatnya, adalah pengertian dari akses secara : Assocoative Access





05. Waktu yang di butuhkan untuk melakukan operasi W/R disebut dengan: Access Time





06. Waktu rata-rata untuk R/W N bit adalah : Transfer Rate Tn = Ta + N/R




07. Yang termasuk jenis memory volatile adalah : RAM (Random Access Memory)



08. Pemetaan yang mempunyai kelemahan tidak dapat menyimpan secara bersamaan apabila dua buah word mempunyai index yang sama dan tag yang berbeda, disebut pemetaan : Pemetaan langsung



09. Operasi refresh dapat di lakukan secara parallel dengan operasi pembacaan cache, adalah ciri dari : Enchanced DRAM (EDRAM)



10. Menggunakan pendekatan terhadap masalah memori banwidth yang lebih revolusioner, adalah ciri dari : Rambus DRAM (RDRAM)




11. Memory interface yang memiliki koneksi point to point yang di susun dalam bentuk cincin disebut juga dengan : RAM Link




12. RDRAM mempunyai kelajuan sekitar : 500 Mbps



13. DRAM memiliki kelajuan sekitar : 33 Mbps







TERIMAKASIH :D

LTM Arsitektur Komputer


PERTEMUAN II : BUS-BUS SISTEM




SOAL

01. Yang termasuk dalam komponen CPU adalah : - MAR (Memory Address Register)
Menentukan alamat di dalam memori yang akan diakses untuk operasi Read/Write
MBR (Memory Buffer Register)
Berisi data yang akan di tuliskan ke dalam memori atau menerima data yang di baca dari memori
I/O AR (I/O Addres Register)
Menspesifikasikan perangkat I/O yang akan diakses
I/O BR (I/O Buffer Register)
Menyimpan data yang akan dituliskan ke port atau data yang akan disalin dari port.

Alamat port ditunjuk oleh I/O AR
PC (Program Counter)
Mencatat alamat memori dimana instrusi di dalamnya akan dieksekusi



02. Memindahkan data dari perangkat eksternal ke CPU dan sebaliknya dikerjakan oleh : Modul input output (Modul O/I)


03. Fungsi dari I/O AR adalah : Menspesifikasikan perangkat I/O yang akan diakses



04. Pada siklus fetch, instruksi yang di baca akan di muatkan kedalam sebuah : IR (Instruction Register)




05 Register yang di pakai untuk mengawasi instruksi yang akan di baca selanjutnya adalah: PC (Program Counter)




06. Pada siklus exsekusi, bila PC berisi 300 alamat instruksi pertama, maka alamat tersebut akan dialamatkan kedalam : IR (Instruction Register)



07. Yang termasuk kelas-kelas interrupt adalah : Program, Timer , Input/output, hardware failure





08. Interupt yang di bangkitkan oleh kegagalan, seperti kegagalan memory parity error adalah : Hardware Failure (H/W  Failure)




09. Sebutkan 3 komponen utama komputer adalah : CPU, Modul Input/output, Memory





10. Media trasmisi yang dapat di gunakan bersama disebut dengan : Interkoneksi Bus





11. Sebuah I/O dapat bertukar data langsung dengan memori, dengan menggunakan fasilitas : DMA (Dirrect Memory Access)




12. Bus-bus yang menghubungkan komponen komponen utama system disebut dengan : Bus Sistem




13. Sebutkan klasifikasi bus : Saluran Data, Saluran Alamat, Saluran Kontrol





14. Saluran yang digunakan untuk menandakan sumber/tujuan data pada bus adalah : Saluran Alamat





15. Metode penggunaan saluran yang sama untuk berbagai keperluan disebut dengan metode: Multiplexed





TERIMAKASIH :)


Kamis, 19 September 2019

LEMBAR TUGAS MAHASISWA (Arsitektur Komputer)

LEMBAR TUGAS MAHASISWA
( LTM )
ARSITEKTUR KOMPUTER


Program Studi Teknologi Komputer

Jenjang Pendidikan Program Diploma 3

Universitas Bina Sarana Informatika









NIM : 13180544
NAMA : Bilal Magfa Ribhi Rahmat
KELAS : 13.3A.01




PERTEMUAN 1 : EVOLUSI KOMPUTER

Jawablah Soal-soal ini dengan singkat dan Benar

1.     Semua hal yang berkaitan dengan unit- unit operasional dan interkoneksinya disebut dengan :
        Jawaban : Organisasi Komputer

2.    Semua hal yang berkaitan dengan atribut-atribut sebuah system yang tampak bagi seorang                   pemogram di sebut dengan :
       Jawaban: Arsitektur Komputer

3.    Sebutkan contoh contoh dari organisasi komputer :
       Jawaban:  1. Teknologi Hardware , 2. Perangkat antar muka (Interface) , 3. Sistem Memori

4.    Teknik pengalamatan memori termasuk dalam contoh :
       Jawaban: Arsitektur Set intruksi

5.    Yang termasuk dalam struktur komputer adalah :
       Jawaban: input/output – CPU – Memory- system Interconections

6.    Sebutkan ciri dari komputer ENIAC :
       Jawaban: Berat 30 ton , volume 15000 kaki panjang , berisi lebih dari 18000tabung vakum                   membutuhkan daya 140kw , memori terdiri dari 20 accumulator

7.    Sebutkan fungsi dari MBR :
       Jawaban: - Mencari partisi yang aktif (dalam hal ini adalah partisi yang menyimpan informasi                               booting dan melakukan booting)
                        -Mencari sector utama dari partisi yang aktif gunanya untuk mendapatkan boot sector                          dari partisi tersebut,
                        -Menyimpan boot sector dari partisi yang aktif ke dalam memory
                        -Memberikan kontrol selanjutnya kepada kode yang dapat dijalankan di dalam boot                              sector

8.    Sebutkan Fungsi dari Program Counter :
       Jawaban: Intruksi itu pointer,atau instruksi menunjuk register, atau hanya sebagian instruksi sequencer         dalam beberapa komputer adalah sesuatu daftar pengolah yang menandai (adanya) jika komputer adalah           dalam urutan instruksi nya.

9.    Komputer generasi kedua telah menggunakan:
       Jawaban: Bahasa Pemograman fortran , cobol , Algol , dan menggunakan memori sekunder                 berupa magnetic tape

10.  Mikroprocessor di buat oleh intel pada tahun :
       Jawaban: 1971

11. Sebutkan mesin Komputer yang terdiri dari 16 bit:
      Jawaban: Komputer Transistor Pertama (Transistorized eXperimental Computer 0)

12. fungsi dari Instruction Register adalah :
      Jawaban: Berisi Intruksi 8 bit pada operasi yang akan di ekseskusi

13.  Generasi ke dua adalah generasi transistor, transistor-transistor tersebut terbuat dari :
       Jawaban: Bahan Semi Konduktor




TERIMAKASIH

Senin, 08 April 2019

Teknik Pengkabelan UTP Cross dan Straight

Tugas Kelompok

Nama Kelompok :

Bilal Magfa Ribhi Rahmat 13180544
Bagas Wiranto 13180570
Alifan Sutawijaya 13180539
Farhan Bandarsyah 13180549
Imam Malik Rafi 13180551

Kabel merupakan komponen fisik jaringan yang paling rentan dan harus diinstalasi secara cermat dan teliti, walaupun kabel bukanlah sesuatu yang begitu menarik dan biasanya segera dilupakan orang begitu selesai diinstalasi. Namun begitu jaringan terkena masalah, maka kabel merupakan komponen pertama yang diperiksa, karena kemungkinan besar timbul pada komponen ini.

Kabel digolongkan ke dalam media transmisi yang terpadu. Untuk media transmisi yang terpadu, kapasitas transmisi, dalam hal bandwidth atau datarate, tergantung secara kritis pada jarak dan keadaan media apakah point-to-point atau multipoint, seperti Local Area Network (LAN). Tiga media yang terpandu yang secara umum digunakan untuk transmisi data adalah twisted pair, coaxial dan fiber optic(serat optik).

Kabel boleh dikatakan merupakan media jaringan yang utama dalam membangun sebuah jaringan komputer termasuk juga kartu jaringan. Karena dengan dua komponen ini saja tanpa komponen media LAN expansion yaitu hub, kita sudah bisa membangun satu jaringan komputer kecil dengan menggunakan topologi bus.

Twisted Pair
Merupakan jenis kabel yang paling sederhana dibandingkan dengan lainnya dan saat ini paling banyak digunakan sebagai media kabel dalam membangun sebuah jaringan komputer.

Deskripsi fisik
1. Twisted pair terdiri dari dua kawat tembaga berselubung yang diatur sedemikian rupa sehingga membentuk pola spiral.
2. Satu pasang kawat berfungsi sebagai sebuah link komunikasi.
3. Dalam jarak yang semakin jauh, satu bundel kabel twisted pair akan dapat terdiri dari beratus-ratus pasangan, pilihan dari kabel ini akan mengurangi interferensi yang terjadi antara kabel.

Aplikasi
1. Twisted pair biasa digunakan untuk komunikasi suara atau telepon.
2. Digunakan untuk digital signaling, koneksi ke digital data switch atau ke digital PBX untuk bangunan.
3. Twisted pair juga sering digunakan untuk komunikasi data dalam sebuah jaringan lokan (LAN).

Jenis Twisted Pair
Twisted pair dibagi atas dua jenis yaitu Unshielded Twisted Pair atau lebih dikenal dengan singkatannya UTP dan Shielded Twisted Pair atau STP. Sesuai dengan namanya jelas bahwa perbedaan keduanya terletak pada shield atau bungkusnya. Pada kabel STP didalamnya terdapat satu lapisan pelindung kabel internal sehingga melindungi data yang ditransmisikan dari interferensi atau gangguan.

Kabel UTP jauh lebih populer dibandingkan dengan STP dan paling banyak digunakan sebagai kabel jaringan. Salah satu alasan utama mengapa jenis kabel UTP ini sangat populer dibandingkan dengan jenis kabel lainnya adalah karena penggunaan kabel UTP sebagai kabel telepon. Banyak gedung menggunakan kabel ini untuk sistem telepon dan biasanya ada kabel ekstra yang dipasang untuk memenuhi pengembangan di masa mendatang. Karena kabel ini juga bisa digunakan untuk mentransmisikan data dan juga suara, maka menjadi pilihan untuk membangun jaringan komputer. Yang membedakan antara telepon dengan komputer dalam hal penggunaan kabel UTP ini terletak pada konektornya. Pada komputer digunakan RJ-45 yang dapat menampung 8 koneksi kabel sedangkan pada telepon digunakan RJ-11, dapat menampung 4 koneksi kabel yang ukurannya lebih kecil.

Karakter Transmisi
1. Untuk sinyal analog dibutuhkan amplifier untuk tiap jarak 5 sampai 6 km.
2. Untuk sinyal digital dibutuhkan repeater setiap 2 sampai 3 km.

Keuntungan dan Kerugian
1. Keuntungan dari penggunaan media twisted pair ini dalam suatu jaringan komputer adalah kemudahan dalam membangun instalasi dan harga yang relatif murah.
2. Kerugiannya adalah jarak jangkau dan kecepatan transmisi data pada twisted pair relatif terbatas. Selain itu mudah terpengaruh noise.

Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross.

1. Kabel Straight
Kabel straight adalah istilah untuk kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya.

Penggunaan kabel straight :
- Menghubungkan komputer ke port biasa di Switch.
- Menghubungkan komputer ke port LAN modem cable/DSL.
- Menghubungkan port WAN router ke port LAN modem cable/DSL.
- Menghubungkan port LAN router ke port uplink di Switch.
- Menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink dan yang lainnya menggunakan port biasa .

Konfigurasi warnanya adalah sebagai berikut :
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

untuk lebih jelasnya adalah sebagai berikut:


2. Kabel Cross
Kabel crossover menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainnya. Untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel. Jika urutan warna kabel pada pin 1 adalah Putih Hijau, maka kabel tersebut adalah kabel crossover (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel Straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua unjung kabelnya.

Penggunaan kabel crossover :
- Menghubungkan 2 buah komputer secara langsung.
- Menghubungkan 2 buah HUB/Switch menggunakan port biasa diantara kedua HUB/Switch.
- Menghubungkan komputer ke port uplink Switch.
- Menghubungkan port LAN router ke port biasa di HUB/Switch

Konfigurasi Cross :
Pada kabel cross ini urutan warna pada ujung kabel berbeda seperti di jelaskan di bawah ini :

Ujung kabel 1 :
1. Putih Orange
2. Orang
3. Putih hijau
4. Biru
5. Putih biru
6. Hijau
7. Putih coklat
8. Coklat

Ujung kabel 2 :
1. Putih hijau
2. Hijau
3. Putih orang
4. Biru
5. Putih biru
6. Orang
7. Putih coklat
8. Coklat

untuk lebih jelasnya seperti gambar di bawah ini :



RJ-45
Konektor ini digunakan sebagai alat penghubung antara Kabel UTP dan LAN Card atau HUB/Swicth. Konektornya ini bentuknya seperti colokan telepon hanya saja lebih besar. Nama untuk konektor ini adalah RJ-45.

Crimping Tool
Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya.

LAN tester
LAN Tester adalah sebuah alat yang digunakan untuk pengecekan kabel UTP yang telah terpasang RJ-45. Bentuknya seperti kotak dan terdapat lampu LED delapan pasang dan bisa berkedip.

Percobaan 1
1. Mengupas lapisan kabel UTP dengan menggunakan crimping tool dan meratakan ujungnya.
2. Menyusun kabel sesuai dengan posisinya (straight atau cross) kemudian memasukkannya ke dalam lubang (pin) di konektor RJ-45.

Percobaan 1
1. Mengupas lapisan kabel UTP dengan menggunakan crimping tool dan meratakan ujungnya.
2. Menyusun kabel sesuai dengan posisinya (straight atau cross).



3. Setelah memasukkan kabel tepat dengan posisinya, kemudian menjepit kabel dengan menggunakan crimping tool.



4. Langkah terakhir adalah menguji kabel yang sudah dibuat dengan menggunakan LAN Tester.


5. Hasilnya adalah LED pada LAN Tester menyala dari lampu 1-8.

Sekian dan semoga bermanfaat.

SUMBER : http://wimsonevel.blogspot.com/2016/04/teknik-pengkabelan-utp-cross-dan.html

Topologi Jaringan

Assalamualaikum Warahmatullahi Wabarakatuh

Topologi Jaringan - Pengertian, Kelebihan dan Kekurangan Macam-macam Topologi Jaringan



Topologi Jaringan


Sebuah jaringan komputer dibentuk berdasarkan model atau biasa juga dinamakan Topologi, jenis Topologi yang umumnya digunakan akan menentukan kemampuan jaringan tersebut di masa yang akan datang. Karena itu penting sekali seorang Network Engineer harus menguasai jenis-jenis Topologi jaringan ini dan dapat menerapkannya dengan baik ke dalam jaringan yang dibangun.

gambar jaringan komputer
Secara umum, ada beberapa jenis Topologi jaringan komputer yang dikenal, Topologi tersebut adalah sebagai berikut:

• Topologi Bus
• Topologi Ring
• Topologi Star
• Topologi Mesh
• Topologi Tree
• Topologi Net


Topologi Bus



Pengertian Topologi Bus


Topologi ini merupakan jenis Topologi yang banyak dipergunakan pada masa penggunaan kabel Sepaksi. Dengan menggunakan T-Connector dan terminator 50 ohm pada ujung Network, maka komputer atau perangkat jaringan lainnya dapat dengan mudah dihubungkan satu sama lainnya.

ilustrasi gambar topologi bus
Penerapan jenis Topologi ini memiliki kesulitan utama, karena jenis Topologi ini menggunakan jenis kabel Sepaksi, maka kita akan sulit mengukur panjang kabel yang digunakan, apakah kabel tersebut sudah matching (sama) atau belum. Jika panjang kabel tidak sama, dapat merusak NIC (Network Interface Card) yang digunakan, dan kinerja serta kecepatan jaringan menjadi terhambat karena tidak mencapai kinerja maksimal.

Pada jenis Topologi Bus ini kita harus menggunakan 2 (dua) buah terminator yang akan dipasang pada tiap-tiap ujung jaringan. Jika kita ingin memperluas lagi jaringan berjenis Topologi Bus ini, kita dapat menggunakan Barel Connector.

Jaringan ber-Topologi Bus ini hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengaitkan dirinya dengan cara Man-tap NIC di sepanjang kabel.
Penerapan jenis Topologi Bus ini memiliki beberapa kelebihan dan kekurangan, yaitu sebagai berikut:


Kelebihan Topologi Bus


• Hemat kabel.
• Layout kabel sederhana.
• Mudah dikembangkan. Kekurangan Topologi Bus
• Deteksi dan isolasi kesalahan sangat kecil.
• Lalu lintas data di jaringan sangat padat.
• Bila salah satu client atau Komputer di jaringan rusak maka jaringan akan tidak berfungsi (down).
• Diperlukan Repeater untuk jarak jauh.

Kekurangan Topologi Bus


• Deteksi dan isolasi kesalahan sangat kecil.
• Lalu lintas data di jaringan sangat padat.
• Bila salah satu client atau Komputer di jaringan rusak maka jaringan akan tidak berfungsi (down).
• Diperlukan Repeater untuk jarak jauh.

Topologi Ring


Pengertian Topologi Ring


Topologi ini adalah jaringan komputer yang dibentuk seperti lingkaran atau dalam bahasa Inggris disebut Ring, di mana komputer dalam Topologi jaringan ini terhubung masing-masing di dua titik dari komputer lainnya. Pada tipe Topologi Ring ini masing-masing node atau komputer dapat menjadi Repeater yang memperkuat sinyal di sepanjang sirkulasi.

ilustrasi gambar topologi ring
Dengan kata lain, pada tiap-tiap node (titik) pada jaringan yang ber-Topologi Ring ini akan saling menguatkan satu sama lain yakni dengan menguatkan sinyal dari node sebelumnya lalu meneruskan sinyal tersebut ke node selanjutnya dan seterusnya. Hal ini dapat dilakukan dengan adanya bantuan TOKEN.

Fungsi dari TOKEN ini yaitu berisi sekumpulan informasi atau data yang akan selanjutkan akan diteruskan ke sebuah node dari node asal, di mana pada tiap-tiap node yang dilewatinya TOKEN akan melakukan pemeriksaan apakah informasi atau data yang dibawanya tersebut untuk node yang dilewati atau bukan, jika ya makan informasi atau data tersebut akan sampai ke node tersebut. Jika tidak, maka TOKEN akan melanjutkan perjalanan membawa data atau informasi ke node berikutnya. Proses ini akan berhenti ketika data atau informasi yang dibawa oleh TOKEN ini sudah sampai pada node tujuan.

Dengan cara kerja seperti ini maka kekuatan sinyal dan aliran data dalam jaringan akan terjaga, kekuatan dan kemampuan sinyal dalam jaringan adalah hal yang sangat vital pada jaringan yang ber-Topologi Ring.

Sama seperti Topologi Bus yang telah penulis bahas sebelumnya, Topologi Ring juga mempunyai kelebihan dan kekurangannya yang dapat penulis sebutkan sebagai berikut:

Kelebihan Topologi Ring


• Hemat kabel.
• Sinyal dalam jaringan lebih kuat tanpa harus dilengkapi dengan alat penguat sinyal (Repeater).
• Mudah untuk dirancang dan diimplementasikan.
• Mudah untuk dikonfigurasi ulang dan instalasi perangkat baru.
• Mudah melakukan pelacakan dan pengisolasian jika terjadi kesalahan dalam jaringan, karena menggunakan konfigurasi point to point.
• Kelebihan lainnya adalah terhindar dari adanya kemungkinan tabrakan pengiriman data atau Collision, hal ini diakibatkan karena dalam satu periode waktu hanya satu node yang mampu mengirimkan informasi atau data.

Kekurangan Topologi Ring


• Sangat peka akan kesalahan.
• Pengembangan jaringan akan lebih kaku.
• Kinerja komunikasi dalam jaringan sangat bergantung pada
• jumlah titik/node/komputer yang terdapat dalam jaringan. Diperlukan penangan dan pengelolaan khusus bandles.

Topologi Star


Pengertian Topologi Star


Topologi ini merupakan Topologi yang paling banyak digunakan saat ini, dapat dikatakan hampir semua jaringan komputer menggunakan Topologi jenis ini. Dalam Topologi jaringan Star, jaringan terpusat pada perangkat yang dinamakan HUB atau SWICTH, di mana perangkat ini akan menghubungkan node-node yang ada dalam jaringan.

ilustrasi gambar topologi star
Topologi jenis ini adalah Topologi level menengah dan dan semua jaringan komputer di level LAN menggunakan Topologi ini dikarenakan paling mudah dibuat, dan dikembangkan untuk keperluan peluasan jaringan.

Kelebihan Topologi Star


• Paling fleksibel.
• Kontrol terpusat.
• Adanya kemudahan dalam melakukan Pemasangan ataupun perubahan node disamping itu tidak akan menganggu bagian jaringan yang lain.
• Kemudahan deteksi dan isolasi kesalahan atau kerusakan jaringan.
• Kemudahan dalam melakukan pengelolaan jaringan.
• Tingkat keamanan termasuk tinggi.
• Node atau komputer lainnya tidak terganggu jika ada node atau komputer dalam jaringan yang mengalami gangguan/rusak.

Kekurangan Topologi Start


• Boros kabel.
• Perlu penanganan khusus.
• Kontrol terpusat (HUB) menjadi elemen paling kritis.
• Jika HUB/Switch rusak maka akan mengganggu seluruh jaringan.
• Jaringan sangat bergantung pada terminal pusat (HUB/Switch).
• Biaya jaringan lebih mahal daripada tipe Topologi Bus dan Ring.

Topologi Mesh


Pengertian Topologi Mesh


Topologi ini juga dinamakan dengan Topologi Jala atau Topologi Net. Topologi Mesh adalah sebuah Topologi jaringan komputer di mana sebuah node dalam jaringan dapat berkomunikasi secara langsung dengan node lainnya. Akibatnya dalam Topologi Mesh dalam Topologi ini setiap perangkat jaringan (komputer, Hotspot, Access point) dapat berkomunikasi dengan cara direct links.

ilustrasi gambar topologi mesh
Topologi Mesh ini saat ini banyak digunakan pada model jaringan nirkabel ataupun Wireless, di mana sebuah perangkat dapat digunakan untuk memperkuat sinyal dari perangkat utama, sehingga jangkauan akses jaringan nirkabel tersebut semakin luas.

Kelebihan Topologi Mesh


• Dengan adanya hubungan dedicated links ini maka akan menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer yang lain, dengan demikian maka pengiriman data lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara secara bersama-sama/sharing).

• Memiliki sifat Robust. Sifat robut ini dapat diartikan yaitu apabila terdapat gangguan/trouble pada koneksi komputer A dengan komputer B karena terjadinya kerusakan pada kabel penghubung (links) antara komputer A dan komputer B, maka gangguan yang terjadi tidak akan memengaruhi sambungan jaringan antara komputer A dengan komputer B.

• Privacy dan security pada Topologi Mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya

• Adanya kemudahan dalam mencari sumber gangguan atau kerusakan koneksi antar komputer.


Kekurangan Topologi Mesh


• Membutuhkan banyak kabel dan Port I/O. Semakin banyak komputer di dalam topologi mesh, diperlukan semakin banyak kabel links dan port I/O.

• Instalasi maupun konfigurasi akan menjadi lebih sulit, hal ini dikarenakan setiap komputer harus terkoneksi secara langsung dengan komputer lainnya.

• Dibutuhkan space yang lumayan besar, hal ini disebabkan karena diperlukan banyak kabel dalam penggunaaan topologi mesh.

Topologi Tree


Pengertian Topologi Tree


Topologi Tree atau Topologi pohon adalah penggabungan dari dua Topologi sebelumnya, yaitu Topologi Bus dan Topologi Star atau bintang.

Secara kasat mata Topologi ini memang berbentuk seperti pohon yang yang bercabang-cabang, demikian juga Topologi jaringan komputer ini akan memiliki cabang yang banyak juga.

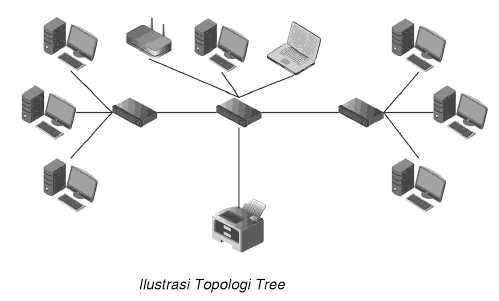

ilustrasi gambar topologi tree

Bentuk dari Topologi ini adalah sekelompok node yang terhubung satu sama lainnya dengan menggunakan Topologi Star, kemudian kelompok node dalam jaringan Topologi Star tersebut terhubung ke kelompok jaringan yang lain dengan menggunakan Topologi Bus. Topologi model ini biasanya digunakan pada jaringan komputer yang sangat luas, salah satunya adalah jaringan internet.

Kelebihan Topologi Tree


Kelebihan jenis Topologi ini adalah, Anda dapat mengembangkan jaringan komputer untuk masing-masing kelompok. Misalnya, Anda membangun jaringan untuk kelompok pembelian (purchasing), dan kelompok penjualan (penjualan), di mana kedua kelompok tersebut terhubung pada jaringan lainnya yang terletak di atasnya. Jadi, kedua kelompok jaringan tadi masih bisa mengakses jaringan yang di atasnya, tetapi tidak bisa saling mengakses kecuali disetting lain.

Kekurangan Topologi Tree


Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada di bawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan dengan Topologi Tree ini relatif menjadi lambat.


Sekian Materi Topologi jaringan - Pengertian Topologi Jaringan, Macam-Macam Topologi Jaringan, Kelebihan dan kekurangan Jenis-Jenis Topologi Jaringan, semoga bermanfaat dan membantu.
